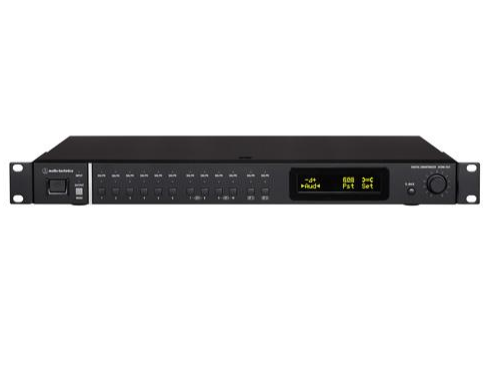

铁三角混音器ATDM-1012产品参数

ATDM-1012 音频指标

频率响应 ：20 Hz ~ 20 kHz (话筒 -16 dBu) : +1.0/-1.0 dB
                   20 Hz ~ 20 kHz (话筒 -60 dBu) : +1.0/-2.0 dB
                   20 Hz ~ 20 kHz (线路 24 dBu) : +1.0/-1.0 dB
                   20 Hz ~ 20 kHz (线路 -40 dBu) : +1.0/-2.0 dB
动态范围 (典型值)：112 dB 或以上，A 加权/ST
信噪比：92 dB 或以上，A 加权/ST
动态余量：20 dB 或以上
等效输入噪音：-127 dBu 或以下，Rs = 150 欧姆
共模抑制比：80 dB 或以上，1 kHz
噪声：-88 dBu 或以下，A 加权
最大增益：64 dB
通道分离度：-80 dB 或以下，1 kHz统一
总谐波失真：0.03% 或以下，1 kHz统一
音频输入：MIC 最大：0 dBu
                  MIC 统一：-40 dBu
                  LINE 最大：+24 dBu
                  LINE 统一：+4 dBu/0 dBV/-10 dBV/-20 dBV
                  ST 最大：+20 dBV
                  ST 统一：0 dBV/-10 dBV/-20 dBV
音频输出：OUTPUT 1~8 最大：+24 dBu/+20 dBV/+10 dBV
                  OUTPUT 1~8 统一：+4 dBu/0 dBV/-10 dBV
                  OUTPUT ST 最大：+20 dBV/+10 dBV/-13 dBV
                  OUTPUT ST 统一：0 dBV/-10 dBV/-33 dBV

ATDM-1012 一般指标

供电：100～240 V AC (50/60 Hz)
额定功率：65 W
工作环境温度：0 ~ 40° C
工作环境湿度：25 ~ 85% (无结露)
尺寸：482.6 mm × 44 mm × 324.3 mm (宽 × 高 × 深)
重量：3.6 公斤

ATDM-1012 其他指标

幻像电源：直流 48V
输入衰减：-24 dB
输入端子：MIC/LINE INPUT 1 ~ 10 欧式凤凰插接头 (3针)
                  ST INPUT 1/2 欧式凤凰插接头 (3针)
输出端子：OUTPUT 1~8 欧式凤凰插接头 (3针)
                  ST OUTPUT 1/2 欧式凤凰插接头 (3针)
控制
IP 协议：1个RJ-45
IP 地址: 192.168.33.102 (原厂默认)
通信速度：100 Mbps
链路连接
IP 协议：4个RJ-45
通信速度：100 Mbps
USB 连接
通道：1个立体声输入，1个立体声输出 (24位)
通信速度：高速 (480 Mbps)
模-数 / 数-模 转换
分辨率：24位
动态范围：115 dB
铁三角混音器标配
欧式凤凰插接头 (22个)、电源线

ATDM-1012 输入/输出指标
