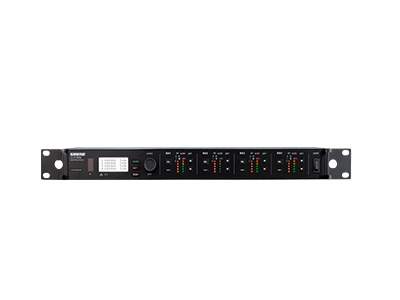

舒尔AD4Q四通道接收机

四个接收机通道集成于一个1RU 全金属外壳内，坚固耐用，内置电源
每个通道拥有独立的增益控制、LED电平表和XLR输出
高达72 MHz的调谐范围（视地区而定）
数字式预开关分集
高密度模式使ULX-D系统更加优化了使用更多兼容通道的能力，高密度模式下操作距离长达30米
射频级联端口可将射频信号分配给另一台设备
优化扫描技术实现自动查找、排序分配最清晰可用的频率，并通过红外功能与发射机同步。
腰包频率分集功能可确保关键任务应用场合音频信号不间断的传输
可启用AES 256位加密功确保信号安全传输
音频合并功能可将两个或更多音频通道分别路由至多个接收机输出端组合。使用每个通道的增益调节实现所需的混合音频。
DANTE™ 数字音频传输网络功能可通过以太网实现音频联网
以太网联网可简化多个接收机间的频率协调和部署
接收机和WWB6均提供干扰检测和警报功能
每个通道最高60 dB可独立调整增益
Wireless Workbench ® 6软件集成可实现高级频率协调规划、监控功能
兼容AMX/Crestron控制
兼容AXT600 Axient™频谱管理器
直观的前面板LCD菜单和控制锁定功能
升级LCD显示，可调节对比度和亮度
音频和射频LED电平表，带峰值指示灯
可切换式话筒/线路电平输出
可远程安装的½波长天线
功能
宽调谐范围高达 184 MHz
每个通道可实现真正的数字分集接收，有效防止掉频现象
使用 Wireless Workbench® 软件和 ShurePlus™ Channels iOS 应用程序进行网络化控制
用于扩展天线覆盖和改进射频信噪比的 Quadversity 模式
前面板耳机插孔可实现 Dante™ Cue 和 Dante™ Browse 监控
可配置式以太网交换机，用于冗余 Dante或AES67 数字输出
可切换式XLR和 AES3 输出
通道质量表显示射频信噪比
锁定交流电源接头
提供DC模块版本以支持冗余电源
技术参数
尺寸:高×宽×深：44×483×333毫米
重量: 4.8千克，不带天线
外壳: 精钢；铝合金
电源要求: 100 至 240 V AC，50–60 Hz；最大 0.68 A
热耗散:
最大 31 W
闲置：21 W
音频输出
增益调节范围: –18 至 +42 dB，以 1 dB 步进（加上静音设置）
配置:
6.35 毫米：变压器耦合平衡（尖 = 音频，环 = 无音频，套管 = 接地）
卡侬：变压器耦合平衡（1= 接地，2= 音频 +，3= 音频 -）
阻抗(典型值，卡侬线路输出): 100 Ω
满刻度输出(200 kΩ 负载)
6.35 毫米：+8 dBV
卡侬：线路电平为 +18 dBV，话筒电平为 –12 dBV
话筒/线路开关:30dB 衰减
幻像电源保护:可以
网络
网络接口:10/100 Mbps，1 Gbps，Dante 数字音频
网络寻址能力:DHCP 或手动设置 IP 地址
最大以太网线缆长度::100 米
级联输出
插头类型:BNC
注意：便于在同一个频带中连接一个附加的接收机
配置:非平衡，无源
阻抗:50 Ω
插入损耗:0 dB（典型值）
射频输入
杂散抑制:>80 dB（典型值）
插头类型:BNC
阻抗:50 Ω
偏置电压:每个天线为 12–13.5 V 直流电压，最高 150 mA，可切换开 / 关
射频载波频率范围(视型号而定):
AD4Q=A: 470–636 MHz
AD4Q=B: 606–810 MHz
AD4Q=C: 750–960 MHz
