雅马哈YAMAHA CL5 72路数字调音台

L系列的EQ和效果器进行了全面地扩展与改善。内置的Effect Rack（效果器机架）采用了 VCM模拟电路建模技术，另外还配备了通过与Rupert Neve先生本人紧密合作而设计开发的带有Rupert Neve Designs Portico 5033均衡器和Portico 5043压缩器/限制器的Premium Rack。Yamaha与Rupert Neve Designs公司的通力合作始于2010年，合力开发基于Yamaha VCM (虚拟电路建模)技术的设备

在线咨询

全国热线

400-894-1413
131-4994-1331

产品介绍

Rupert Neve曾对Portico 5033均衡器和Portico 5043压缩器等采用VCM技术后的产品做出过如下评述: “这是一个非常激动人心的时刻，因为我们第一次将Rupert Neve声音的强悍表现力应用到了现场扩声领域。这一切归功于Yamaha的VCM技术。我绝对相信这种声音与原本的模拟声没有任何区别。” Yamaha研发中心的K博士（Dr. K ，Toshifumi Kunimoto先生) 、VCM 技术的开发者，对该技术同样表示满意: “我们已经将VCM 技术推广到音响效果和数字调音台的广阔领域,目前通过与Rupert Neve Designs公司卓有成效的合作,VCM 技术已成为一些有价值的Portico产品的技术基础。”

产品特点

● 通过可扩展的Audinate Dante?数字音频网络进行通讯CL系列的多种组合和配置中还可以使用 Rio3224-D和Rio1608-D机架安装型I/O接口设备。CL系列调音台可以连接多达8台I/O机架接口设备，不仅如此，多台CL调音台还可以同时对同一I/O机架设备进行控制。全新增加的增益补偿功能，可以通过单一网络整合FOH和监听位的控制，因此提供了更大规模数字现场扩声的能力。CL系列中使用的Dante模块是与Audinate公司合作开发的。Audinate的CEO,Lee Ellison评价道: “我们很高兴能在CL系列调音台和I/O机架接口设备的开发过程中与Yamaha开展合作。Dante为Yamaha网络系统与Dante虚拟声卡以及其它任何Dante网络设备之间连接提供了灵活、低延迟、高度扩展、即插即用的网络解决方案。我们相信融汇于这个新平台的技术将为用户提供难以想象的崭新数字体验。”
● CL调音台附赠了Steinberg的 “Nuendo Live” 录音制作软件提供了先进的现场多轨录音和虚拟声音检查功能。Nuendo Live软件的一大特点便在于其专门为现场录音工作进行了设计优化，可以直接从CL调音台实现多种访问和操作。
● 终极IEM混音器SQ-7拥有不少于12路的立体声混音输出和超低的延迟，并且每路混音输出都有参量和图示均衡器（EQ），所以非常适用于监听设置。SQ的紧凑和坚实的品质十分适宜空运，这意味着不需要过多担心运输带来的损坏，以达到无论在哪里演出都能用到熟悉的调音台。
● Extension plug-in（扩展插件）是一种可供调音台和Nuendo Live进行便捷通讯的应用软件,可以让CL从调音台的内部界面实现诸如通道名复制、标记和走带控制等操作。Steinberg的常务董事Andreas Stelling说: “Nuendo Live不仅极其稳定、易于使用，还能与最新一代的Yamaha现场调音台无缝整合。这是Yamaha和Steinberg公司密切合作的又一成功范例。”
● 专门为iPad开发的CL StageMix应用程序则提供了更大的灵活性可以从舞台或观众席等任意位置远程无线遥控并设置CL调音台。Yamaha Console File Converter（Yamaha调音台文件转换器）是另一种非常实用的应用软件。它可以实现CL系列、PM5D、M7CL和LS9调音台之间的数据共享，即使使用完全不同的调音台，一台设备中的参数数据也无需彻底重新编程就能复制到另外一台上并使用。
● CL用当今的先进技术完美地满足了当今用户的需求雅马哈专业音响事业部小林和德部长（Kazunori Kobayashi）这样评价，“Yamaha、Rupert Neve Designs、Audinate和Steinberg等公司间的亲密合作，造就了声音、性能和功能之间的完美平衡，最终结果就是达到了毫无妥协的混音能力和完美品质。历经四分之一世纪的不断创新，今天的CL系列调音台开创了Yamaha数字混音技术的新篇章。”
● 除了推子布局和输入通道数量，本系列各型号产品全部技术规格都相同。

CL5：推子布局为3区域形式（16+8+8），72个单声道和8个立体声输入通道。

CL3：中型尺寸，2个推子区域（16+8），64个单声道和 8个立体声输入通道。

CL1：紧凑型设计，双8推子区域（8+8），48个单声道和8个立体声输入通道

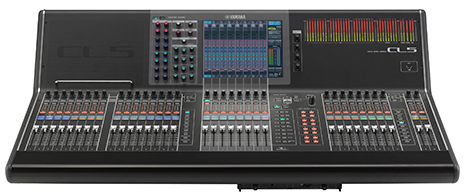

产品展示

resource/images/57d5da725fe94be48ecce80665b0cb7f_12.png

产品规格

机架接口设备

两种型号都可以通过Dante网络协议连接到调音台，传输低抖动、低延迟的数字音频信号。

Rio3224-D：

5U尺寸，32进16出，以及4个AES/EBU输出。

Rio1608-D

3U尺寸，16进8出。

采样率

内部 44.1kHz48kHz

采样率

外部 44.1kHz+4.1667%,+0.1%,–0.1%,–4.0%±200ppm48kHz+4.1667%,+0.1%,–0.1%,–4.0%±200ppm

信号延时

低于2.5ms,OMNI IN 到OMNI OUT,Fs= 48kHz

推子

100mm 电动推子,精度=1024 级,+10dB 到–138dB,–∞dB 所有推子

频率响应

+0.5,–1.5dB 20Hz-20kHz,以 +4dBu 输出 @1kHz 为参考,OMNI IN 到 OMNI OUT

总谐波失真*4

低于0.05% 20Hz-20kHz@+4dBu，600Ω,OMNI IN 到 OMNI OUT,输入增益= 最小

嗡音和噪声*5

–128dBu typ.,平均输入噪声,输入增益= 最大
–88dBu,残余输出噪声,ST master 关闭

动态范围

112dB 型,DA 转换器,
108dB 型,OMNI IN 到OMNI OUT,输入增益= 最小

串扰@1kHz

–100dB*1,相邻OMNI IN/OMNI OUT 通道,输入增益= 最小

尺寸（宽x 高x 深）和净重

CL5:1053mm x 299mm x 667mm,36kg
CL3:839mm x 299mm*2 x 667mm,29kg*2
CL1:648mm x 299mm*2 x 667mm,24kg*2

电源要求（瓦）

CL5/CL3/CL1:170W,内部供电
CL5/CL3/CL1:200W,内部PSU 外接 PW800W 同时使用
